Vướng mắc lớn nhất trong việc lắp đồng hồ nước và van góc với nhau, ở điểm: Van góc là van góc 1 chiều hay van góc 2 chiều và vị trí lắp đặt là ở trước hay sau đồng hồ nước, thực tế thì có cả van góc 1 chiều lắp trước và lắp sau đồng hồ nước. Và dưới đây là 1 minh họa điển hình để người dùng – người thiết kế – người thi công hình dung và kiểm chứng bằng thực tế do VNPO cung cấp
1. Thiết kế đồng hồ nước và van góc
Khác với lắp đồng hồ nước tại các phòng trọ hoặc các hộ cá nhân tự lắp đặt. Việc lắp đặt đồng hồ cho các dự án, đặc biệt là các dự án có quy mô lớn sẽ phải có bản vẽ thiết kế cụ thể và thiết kế phải dược duyệt bởi chủ đầu tư và các đơn vị kiểm định liên quan. Thiết kế sẽ gồm cả mặt cắt (hình chiếu đứng) và mặt bằng (hình chiếu bằng) để người đọc bản vẽ dễ hình dung
1.1 Mặt cắt đồng hồ nước và van góc
Mặt cắt đồng hồ thể hiện rõ được tương quan vị trí giữa đường ống – van góc và đồng hồ nước. Giúp người lắp đặt dễ dàng hình dung và thực hiện công việc lắp đặt đồng hồ nước với van góc một cách dễ dàng
Với bản vẽ minh họa phía dưới, chúng ta thấy được rằng
- Đường ống chính là ống HDPE D20, được chôn ngầm dưới mặt đất
- Ống bẻ góc hướng dòng lên trên để lắp đồng hồ là ống mạ kẽm DN15
- Kết nối giữa ống HDPE với ống kẽm bằng khấu nối ren ngoài
- Van góc được kết nối với đồng hồ nước là van góc 2 chiều DN15 và van góc 1 chiều DN15
1.2 Mặt bằng đồng hồ nước và van góc

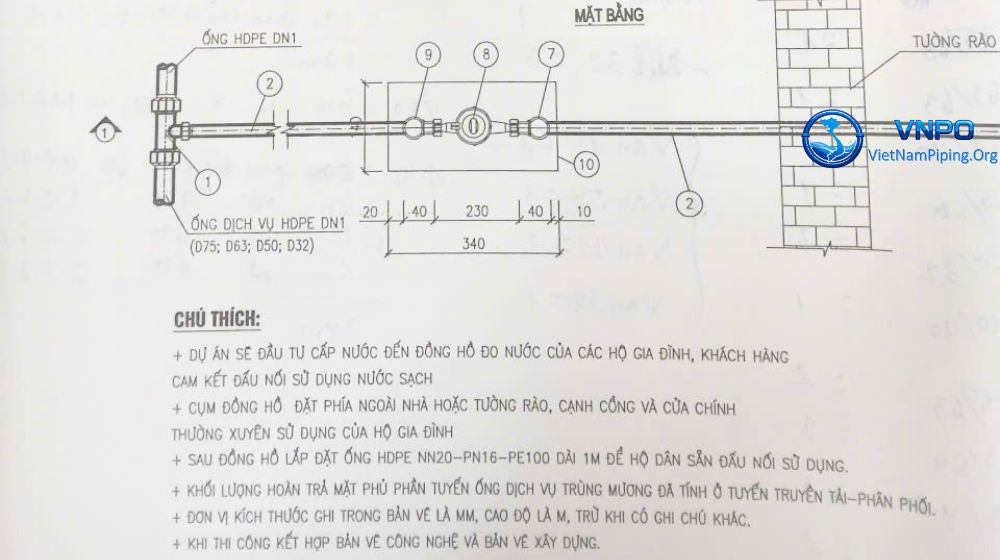

Mặt chiếu bằng cho chúng ta thấy được diện tích và phạm vi của đồng hồ nước và van góc, cũng như chỉ rõ kích cỡ hộp bảo vệ đồng hồ nước – không gian xung quanh nơi lắp đặt đồng hồ nước. Đảm bảo cho việc thi công lắp đồng hồ nước và van góc, cũng như quá trình thao tác vận hành sau này
2. Lắp đồng hồ nước và van góc vào ống nhựa
Trong thực tế thì tùy vào trường hợp mà có thể người sử dụng (chủ đầu tư) thiết kế và lắp đặt theo các mô hình ống khác nhau. Phụ thuộc vào chủng loại đường ống chính, cũng như vị trí lắp đặt hoặc phụ thuộc vào ngân sách và chi phí thi công lắp đặt đồng hồ nước với van góc
Trên đây là trường hợp minh họa cho việc lắp đồng hồ nước với van góc vào hệ thống ống nhựa – Nhánh lắp đồng hồ nước là nhánh lấy nguồn từ ống chính thông qua đai khởi thủy HDPE
3. Lắp đồng hồ nước và van góc vào ống kẽm
Trong một số trường hợp mà đồng hồ lắp đặt ở những nơi có khả năng rung chấn, mặt nền địa chất nơi lắp đồng hồ có đặc tính không phù hợp với ống nhựa. Khi đó thiết kế phải bắt buộc ống kết nối với đồng hồ nước và van góc phải là ống kẽm
Điều cần chú ý:
- Van góc 1 chiều và van góc 2 chiều – Sẽ không thể phân biệt bằng cách nhìn ngoại quan bên ngoài
- Các nhà phân phối van góc Minh Hòa luôn chú ý cho người để cấp đúng và lắp đúng với đồng hồ nước
4. Lắp đồng hồ nước và van góc vào ống DN15
Cần đặc biệt chú ý tới kích cỡ đồng hồ – kích cỡ ống kẽm với kích cỡ ống nhựa HDPE, bởi có sự khác nhau về đường kính ngoài khi chúng mang cùng kích cỡ danh nghĩa. Do vậy, khi đó chúng ta sẽ cần thêm nối giảm ren bằng kẽm để chuyển đổi
5. Lắp đồng hồ nước và van góc thực tế

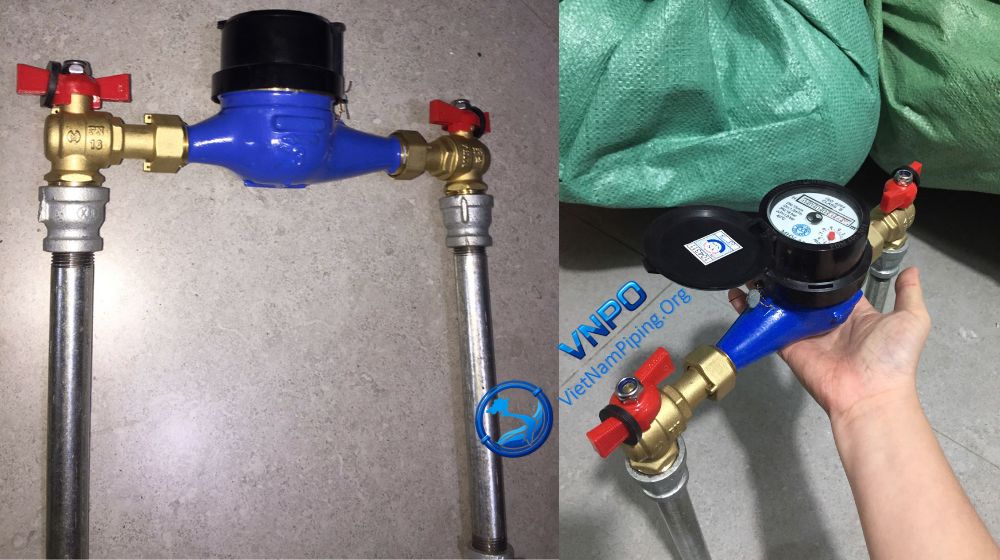

Dựa trên thiết kế, lắp đặt 1 bộ mẫu cho đồng hồ nước và van góc là điều rất cần thiết. Điều này đảm bảo từ thiết kế tới thực tế lắp đặt là hoàn toàn đúng và khả thi, giúp cho người thi công hình dung rõ nét và thi công dễ dàng hơn
6. Hoàn thiện lắp đồng hồ nước và van góc có hộp đồng hồ
Trong thực tế, sau khi hoàn thiện lắp đặt đồng hồ nước với van góc cần có hộp bảo vệ đồng hồ, để bảo vệ đồng hồ nước khỏi các tác động không mong muốn từ bên ngoài. Cũng là đảm bảo nguồn cấp nước luôn được liên tục và liền mạch
